中国代理 日本YOKOWO连接器CCNL-050-37高频防潮FFC/FPC测试夹

中国代理 日本YOKOWO连接器CCNL-050-37高频防潮FFC/FPC测试夹--点击浏览大图
“中国代理 日本YOKOWO连接器CCNL高频防潮FFC/FPC测试夹”参数说明
是否有现货: 应用: 集成电路IC
品种: FFC/FPC 型号: CCNL
商标: yokowo 工艺: 注塑
频率: 高频 线长: 0mm
特性: 防潮 接触材质: 软平线
产量: 50000
“中国代理 日本YOKOWO连接器CCNL高频防潮FFC/FPC测试夹”详细介绍

产品简介

1、Clip connector主体

2、导向器套件(27-37Pin用)

3、FPC/FFC压板套件(正面用、背面用)

4、导向器和FPC/FFC压板固定螺钉2个(一套共4件)

产品细节

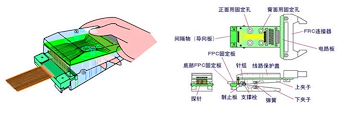

【1、YOKOWO连接器CCNL特征】 ? ? ? ? ? ? ? ? ? 【2、产品各个部分的名称】

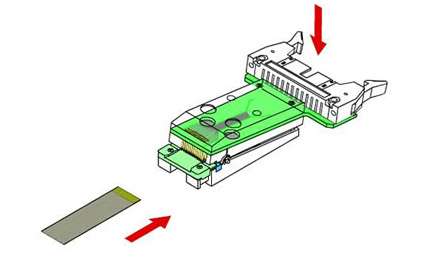

【3、连接形式】

因本产品采用夹式连接,极容易于FPC/FFC连接器进行装卸。

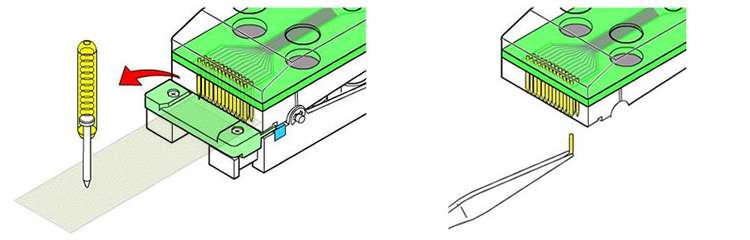

【4、弹簧探针】

1、由于连接点采用了弹簧探针的原因,所以耐用度特别持久。? ? ? ? ?

2、更换损耗了的探针也很容易。维修用探针提供当天出货。

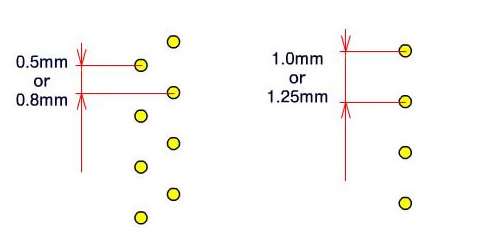

【5、适合间距】

YOKOWO连接器适合的间距从0.5mm到1.25mm均准备着。

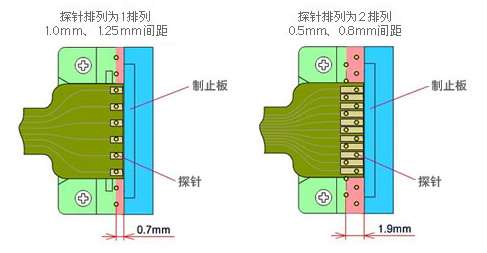

【6、导体接触位置】

因为从制止板到探针的距离短,导体的露出部分短的FPC也可以使用。

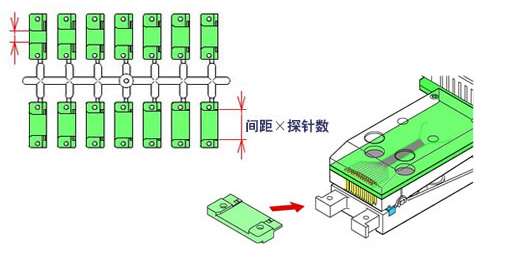

【7、适合极数】

夹式连接器,作为附属品,各极点用的向导添上。

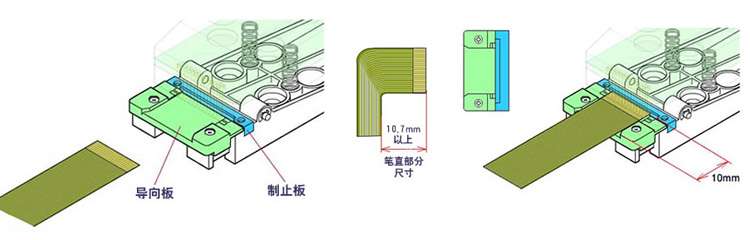

【8、关于导向板】1、因为导向板是一直延伸到制止板,所以能确切地与FPC的连接位置接合一起。

2、导向板部分的长度是10.7mm。因此,如FPC顶端的笔直部分为10.7mm的时候,请使用标准品夹式连接器。

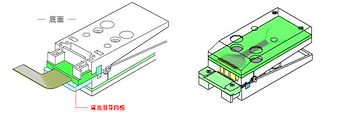

【9、翻背面也能使用】为了使夹式YOKOWO连接器可以于FPC翻背面时FPC也能使用,所以附上背面用导向板。(1.25mm间距的系列是没有背面用导向板。)

底部固定板成为导向,方便把FPC插入。
